| 二位三通常閉氣路圖： |  |
 |

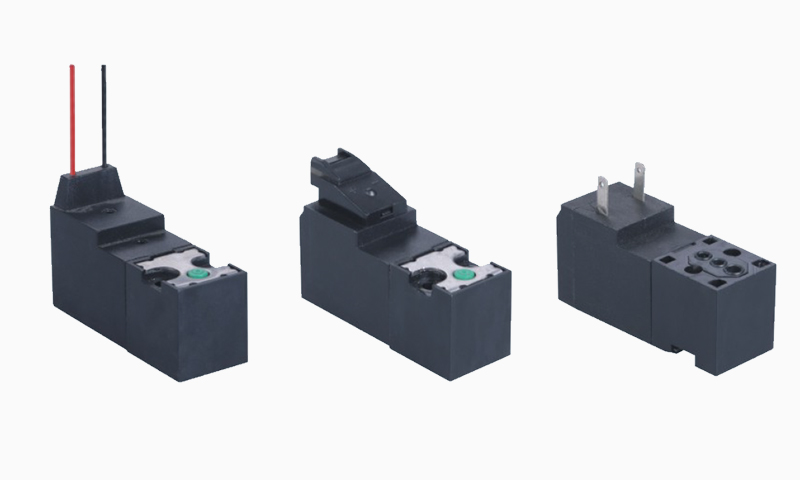

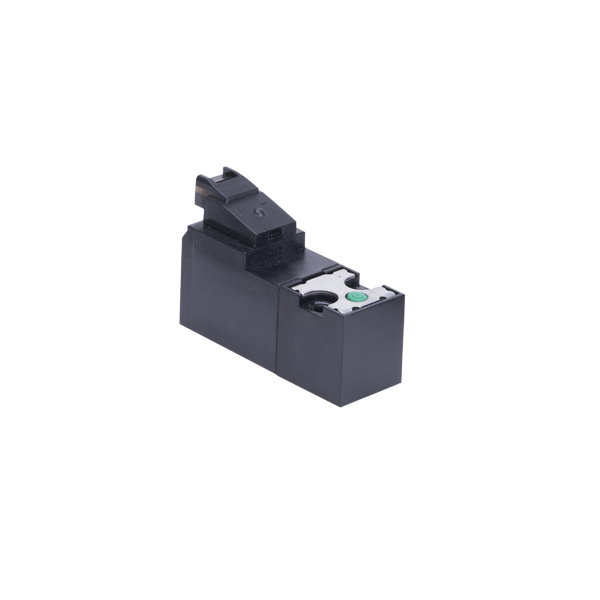

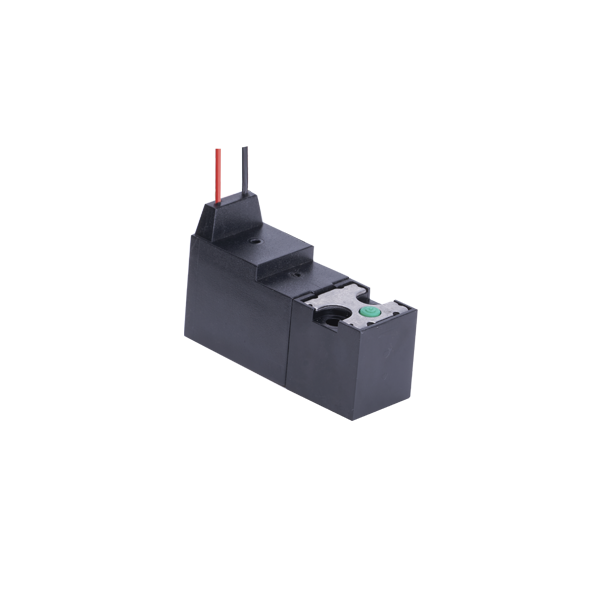

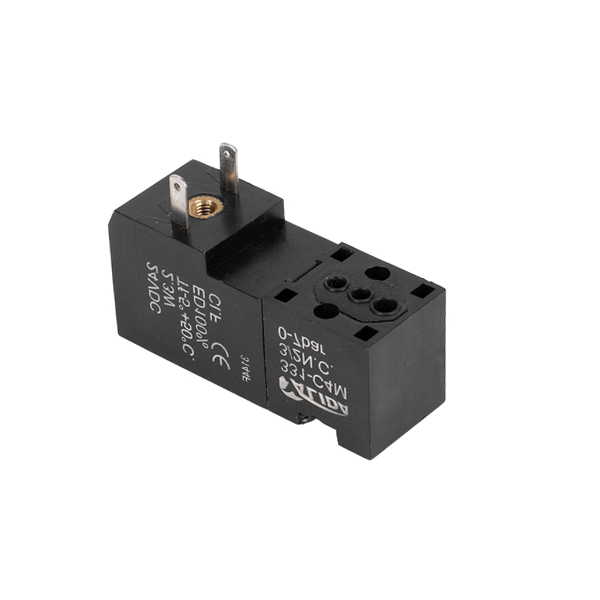

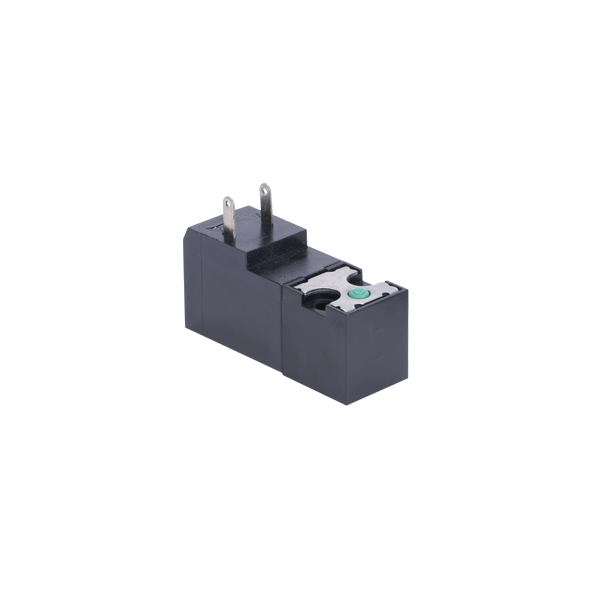

二位三通，常閉(NC)或常開(NO) 331系列直動式微型電磁閥可板式連接安裝或單閥座直接使用?？筛哳l控制單作用氣缸的運作，也可作為大流量閥的先導閥使用。有多種功率及通徑，滿足不同使用要求，可組合成真空、真空破壞單元,有常閉(NC)和常開(NO)兩種機能。 |
綜合參數：
| 氣動參數 | |||
| 閥位機能 | 二位三通、常閉(NC)或常開(NO) | 工作壓力 | 0~ 6bar(NO)、0~7bar(NC)、0~ 10bar(NC)、-100bar |
| 工作方式 | 截止式 | 介質及環境溫度 | -10°C~50°C (但未凍結) |
| 安裝方式 | 自由 | 工作介質 | 經過濾的壓縮空氣(過濾精度等級符合IS08573-15.4.4)或惰性氣體 |
| 通徑 | 1.3mm、1.5mm、2.0mm(大流量)、1.0mm(小功率或耐壓10bar) | 響應時間 | 打開<10ms、關閉<12ms |
| 公稱流量 | 50L/min(1.3通徑, 6bar時)、21L/min(2.0通徑 , 2bar時) | 手動裝置 | 按鈕式手動開關 |
?
| 與介質接觸的材料 | |
| 閥體 | 工程塑料 |
| 密封件 | FKM (氟橡膠)、NBR(丁腈橡膠) |
| 內部零件 | 不銹鋼、銅 |
?
| 電氣參數 | |
| 電壓 | DC6V，DC12V，DC24V，AC24V(可按要求提供其他電壓) |
| 電壓允差 | ±10% |
| 消耗功率 | 2.3W、1.8W(1.0通徑)、0.5W(節能型) |
| 工作循環 | 100%可連續工作 |
| 電氣連接 | 插座或直接引出線 |
| 防護等級 | IP50、IP65(直線出線型) |

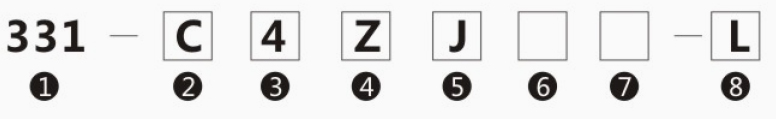

331系列型號表示方法(直接出線帶插頭的型號表示方法參照371型) :
注：功能項目為"空白”項時，自動省略空格位置，如上表述成: 331-C4ZJ-L
?
| 符號 | 內容 |
| ①? | 331系列 |
| ② 機能 | C：常閉(NC)? O：常開(NO) |
| ③ 電壓 | 4: DC24V? 2: DC12V? 6: DC6V A: AC24V? T：特列電壓 |
| ④ 插座連接方式 | Z: 90°直角型? S: 180°水平型? C:插片式 M：插片螺母型(可安裝插試)? X：直接出線型 |
| ⑤ 線路板型式 | 空白：不帶電路板? P：帶雙向指示燈 G：帶燈帶過壓保護電路? J: 帶節能模板 |
| ⑥ 配線長度 | 空白:不配線? A：線長125mm B：線長300mm? C：特殊要求 |
| ⑦ 插頭型式 | 空白：不配插頭? 1: A1? 2: A2? 3: A3? 4: A4?? 5: A5? 6: A6? 7: A7? 8: A8? 9：A9 |
| ⑧ 線圈功率 | 空白: 2.3W? L：節能型0.5W? H: 1.8W? T：特殊功率 |
?
