| 二位三通常閉氣路圖： |  |
 |
二位二通、二位三通、常閉(NC)或常開(NO) , |
綜合參數：
| 氣動參數 | |||
| 閥位機能 | 二位二通、二位三通、常閉(NC)或常開(NO) | 工作壓力 | 0-7ba、-100kpa(真空使用時需特別說明) |
| 工作方式 | 截止式 | 介質及環境溫度 | -5°C~50°C (但未凍結) |
| 安裝方式 | 自由 | 工作介質 | 經過濾的壓縮空氣(過濾精度等級符合IS08573-15.4.4)或惰性氣體 |
| 通徑 | 0.7mm、0.9mm. 1.5mm(二位二通) | 響應時間 | 打開<8ms、關閉< 10ms |
| 公稱流量 | 35L/min(6bar時) | 手動裝置 | 無 |
?
| 與介質接觸的材料 | |
| 閥體 | 工程塑料 |
| 密封件 | FKM (氟橡膠)、NBR(丁腈橡膠) |
| 內部零件 | 不銹鋼、銅 |
?
| 電氣參數 | |
| 電壓 | DC6V，DC12V, DC24V, AC110V，AC220V(可按要求提供其他電壓) |
| 電壓允差 | ±10% |
| 消耗功率 | 0.75W、1W(無節能模塊型)、0.3W(有節能模塊型) |
| 工作循環 | 100%可連續工作 |
| 電氣連接 | 插腳、插座或直接引出線 |
| 防護等級 | IP50、IP65(直線出線型) |

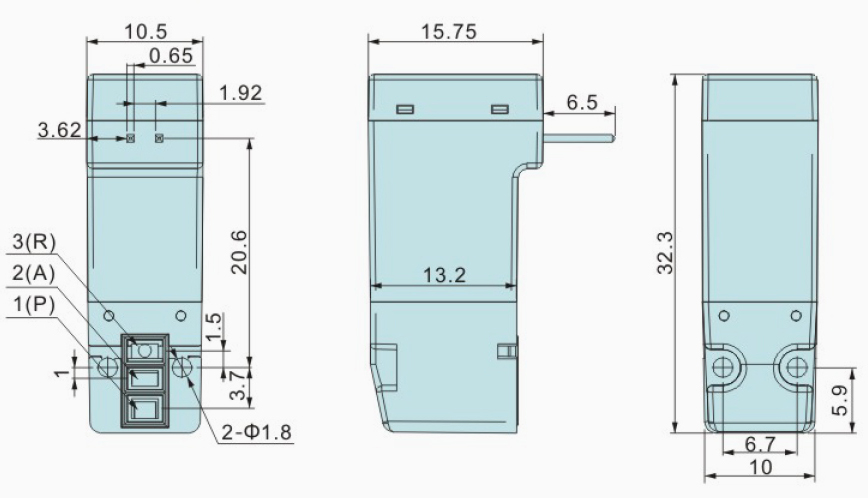

373系列型號表示方法(直接出線帶插頭的型號表示方法參照371型) :
注：項目為“空白”項時，自動省略位置，如上表述成: 373-C2SP-H
?
| 符號 | 內容 |
| ① | 373系列 |
| ② 機能 | C：常閉(NC)? O：常開(NO) |
| ③ 電壓 | 6: DC6V? 2: DC12V? 4: DC24V 3: AC110V? 5: AC220V |
| ④ 插座連接方式 | Z: 90°直角型? S: 180°水平型? X：直接出線型 L：插腳偏左型? M：插腳居中型 |
| ⑤ 線路板型式 | P：帶雙向指示燈? G：帶燈帶保護電路 空白：不帶電路板? J：帶節能模塊(只限D(zhuǎn)C12V DC24V) |
| ⑥ 配線長度 | 空白：不配線? A：線長125mm B：線長300mm? C：特殊要求 |
| ⑦ 插頭型式 | 空白：不配插頭? 1: A1? 2: A2? 3: A3? 4: A4?? 5: A5? 6: A6? 7: A7? 8: A8? 9：A9? T：特殊插座 |
| ⑧ 排氣型式 | 空白：三孔自排 |
| ⑨ 線圈功率 | 空白：0.3W? L：0.75W? H：1W? T：特殊功率 |
?
