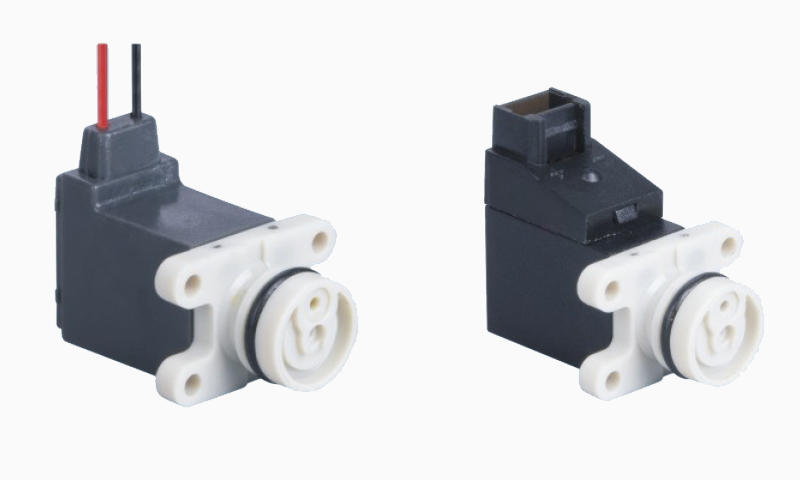

二位二通、二位三通,常閉(NC) , 可真空使用(-100kpa)
376系列適用于特殊空間安裝使用,可控制單作用氣缸,也可作先導閥使用,多種功率的選配,可滿足不同的需求,廣泛應用于生命科學、自動化等領域。真空使用時需特別說明。
|
綜合參數:
氣動參數 |
閥位機能 |
二位二通 二位三通 |
工作壓力 |
0~0.7Mpa)、-100kpa |
工作方式 |
截止式 |
介質及環境溫度 |
-5°C~50°C (但未凍結) |
安裝方式 |
自由安裝 |
工作介質 |
經過濾的壓縮空氣(過濾精度等級符合IS08573-15.4.4)或惰性氣體 |
通徑 |
0.6mm |
響應時間 |
打開<8ms、關閉< 10ms |
公稱流量 |
14L/min(6bar時) |
手動裝置 |
無 |
?
與介質接觸的材料 |
閥體 |
工程塑料 |
密封件 |
FKM (氟橡膠)、NBR(丁腈橡膠) |
內部零件 |
不銹鋼、銅 |
?
電氣參數 |
電壓 |
DC6V, DC12V,DC24V,AC110V,AC220V |
電壓允差 |
±10% |
消耗功率 |
0.75W、1W、0.3W(帶節能模塊型) |
工作循環 |
100%可連續工作 |
電氣連接 |
插座或直接引出線 |
防護等級 |
IP50、IP65(直線出線型) |

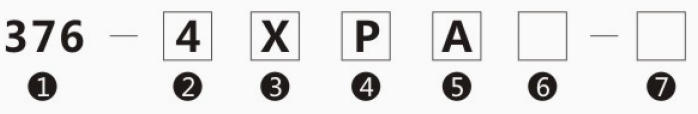

376系列型號表示方法(直接出線帶插頭的型號表示方法參照371型) :

注:項目為“空白”項時,自動省略位置,如上表述成: 376-4XPA
?
符號 |
內容 |
①? |
376系列 |
② 電壓 |
2: DC12V? 4: DC24V? 6: DC6V? 3: AC110V? 5: AC220V |
③ 連接方式 |
X:直接出線型 Z: 90°直角型? S: 180°水平型 |
④ 線路板型式 |
空白:無線路板? P:帶雙向指示燈 G:帶燈帶過壓保護電路? J:帶節能模塊 |
⑤ 配線長度 |
空白:不配線? A:線長125mm B:線長300mm? C:特殊要求 |
⑥ 插頭型式 |
空白:不配插頭? 1: A1? 2: A2? 3: A3? 4: A4?? 5: A5? 6: A6? 7: A7? 8: A8? 9:A9 |
⑦ 線圈功率 |
空白: 0.75W?? L: 1W? H: 0.3W(帶節能模塊) ?T:特殊功率 |
?
