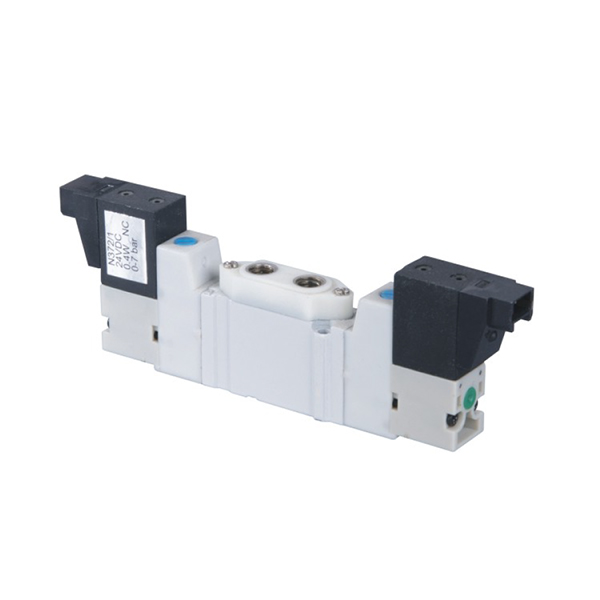

English3320- 5LZD-M5 (中封式) 3420-5LZD-M5 (中泄式) 3520-5LZD-M5 (中壓式)
首頁 / 產品中心 / 電磁閥 / YSY系列 / YSY3000系列內部先導壓差型電磁閥 / 3320- 5LZD-M5 (中封式) 3420-5LZD-M5 (中泄式) 3520-5LZD-M5 (中壓式)
menu
| 三位五通氣路圖（中封式）： |
 |
| 三位五通氣路圖（中壓式）： |  |
| 三位五通氣路圖（中泄式）： |  |
 |
二位五通、三位五通
|
綜合參數：
| 氣動參數 | |||
| 閥位機能 | 二位五通 三位五通 (中封、 中泄、中壓) | 介質及環境溫度 | -5°C~50°C (但未凍結) |
| 工作方式 | 截止式 | 工作介質 | 經過濾的壓縮空氣(過濾精度等級符合IS08573-15.4.4)或惰性氣體 |
| 安裝方式 | 自由安裝 | 最高工作頻率 | 15HZ |
| 公稱流量 | 170L/min(P-A) | 響應時間 | ≤12ms |
| 工作壓力 | 0.15~0.7MPa(單電控)、0.1~0.7MPa(雙電控)、0.2~0.7MPa(三位五通) | 適合缸徑 | Φ40雙作用氣缸 |
?
| 與介質接觸的材料 | |
| 閥體 | 鋁合金、工程塑料 |
| 密封件 | FKM(氟橡膠)、NBR( 丁腈橡膠) |
?
| 電氣參數 | |
| 電壓 | DC6V , DC12V , DC24V , AC110V , AC220V |
| 電壓允差 | ±10% |
| 消耗功率 | 0.4W |
| 工作循環 | 100%可連續工作 |
| 電氣連接 | 插座或直接引出線 |
| 潤滑 | 不需要 |
| 實驗壽命 | 7000萬次 |
YSY3000系列型號表示方法：
?
| 符號 | 內容 |
| ①? | YSY3000系列 |
| ② 機能 | 1:2位單電控? 2:2位雙電控? 3:3位中封式 4:3位中泄式? 5:3位中壓式 |
| ③ 電壓 | 5: DC24V? 6: DC12V? V: DC6V?? 3: AC110V 4: AC220V T: 特殊電壓 |
| ④ 導線引出方式 | L: 90°直角型線長300mm M: 180°水平型線長300mm X: 直接出線型 |
| ⑤ 指示燈 | Z: 帶指示燈及過壓保護? 空白:無指示燈 |
| ⑥ 手動操作方式 | D: 旋具壓下回轉鎖定式? 空白:無 |
| ⑦ A. B接口螺紋 | M5: M5x0.8 |
?
